DDM360B

参数

罗盘航向参数

航向精度

0.8°

分辨率

0.1°

俯仰测量范围

±90°

横滚测量范围

±180°

倾角精度

静态0.2°

动态0.5°

分辨率

0.1°

倾斜补偿角度范围

横滚±180°

俯仰＜85°

校准

硬铁校准

有

软铁校准

有

磁场干扰校准方法

平面旋转一圈(二维校准)

物理特性

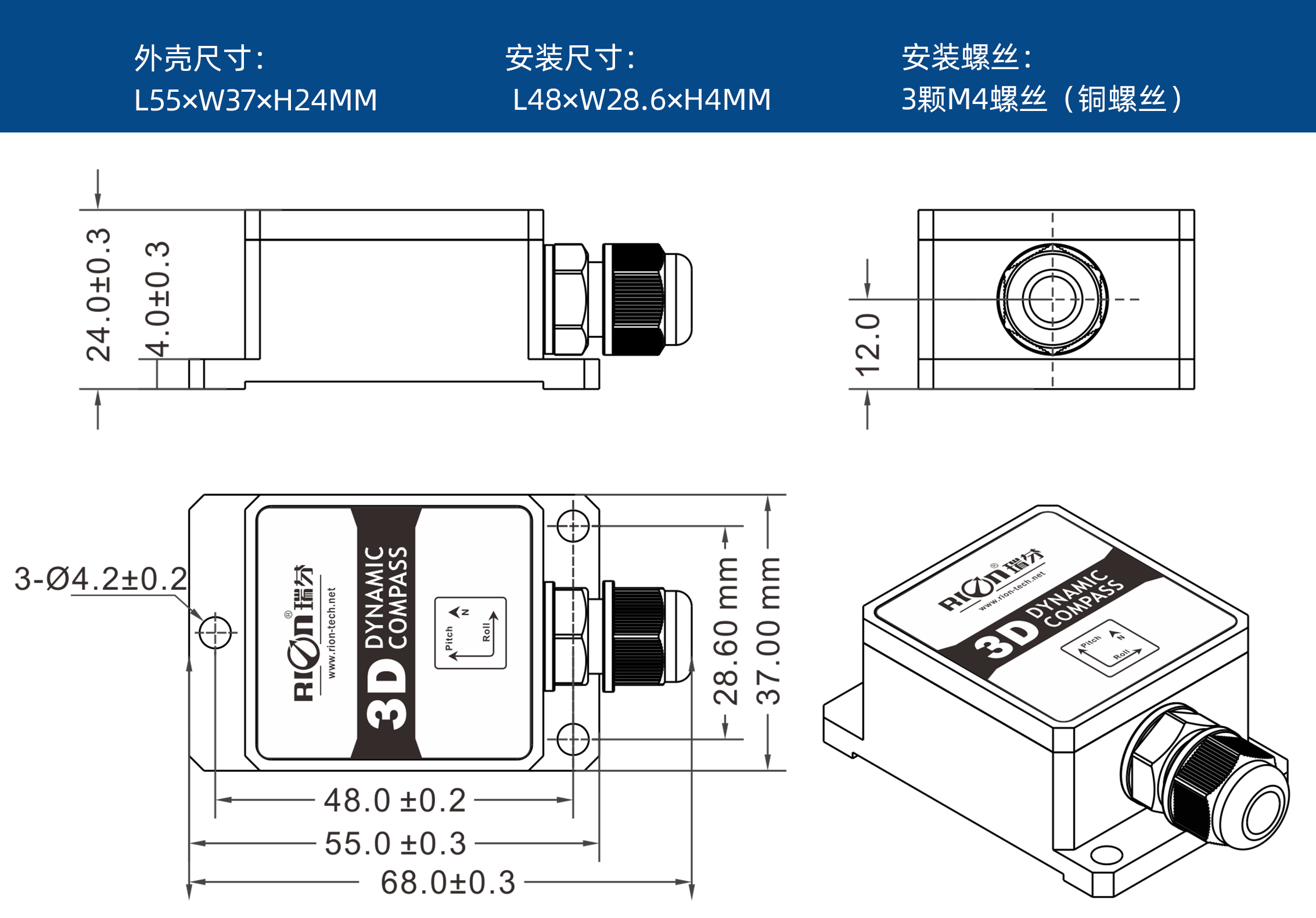

尺寸

外壳尺寸：L55×W37×H24mm

单板尺寸：L33×W27×H9.7mm

RS232/RS485/TTL接口连接器

外壳连接线：4PIN 1m直接引线

单板连接线：4PIN 30cm端子线

接口特性

启动延迟

<50毫秒

输出速率

5~100Hz（可设）

波特率

4800到115200baud

输出格式

二进制高性能协议

电源

供电电压

（默认）直流+5V

（定制）直流9～36V

电流(MAX)

45mA

理想模式

35mA

休眠模式

TBD

环境

操作范围

-40℃～+85℃

储存温度

-40℃～+85℃

抗振性能

2500g

电磁兼容性

依照EN61000和GBT17626

MTBF

≥98000小时/次

绝缘电阻

≥100兆欧

抗冲击

100g@11ms、三轴向(半正弦波)

抗振动

10grms、10～1000Hz

重量

单板：≤25g  外壳封装：≤135g(含1米电缆线)
